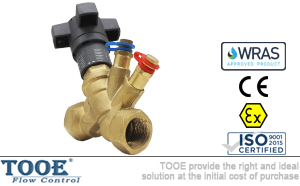

歐文托普型靜態平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【歐文托普型靜態平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

進口歐文托普型靜態平衡閥概述

STAD歐文托普型靜態平衡閥是通過改變閥芯與閥座的開度，來改變流經閥門的流動阻力，從而調節流量使水利管網達到靜態平衡的專用閥門。靜態水利平衡閥源于早期的截流孔板，實際上水力平衡閥是一個可以調節的截流孔板，并連接智能儀表檢測出閥門的壓差，流量和系統存在的問題。水力平衡閥的作用對象是系統的阻力。特點是能夠?qū)⑿碌乃�量按照設計計算的比例平衡分配，各支路同時增減，仍然滿足當前氣候需要下的部分負荷的流量需求，起到平衡的作用。歐文托普型靜態平衡閥STAD水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。

歐文托普型靜態平衡閥參數

公稱通徑：DN15-DN50
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-20℃~150℃
適用介質：水、油、水/乙二醇
閥體材質：黃銅、不銹鋼
連接方式：螺紋絲扣
流量誤差：±5%(50%-100%開度)

歐文托普型靜態平衡閥特性

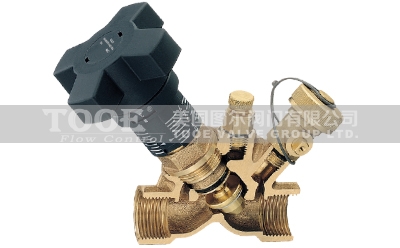

傾斜式閥體結構，精細的預設定開度，具有預設定、測量、鎖閉、注/排水功能，預設定值位于手輪側面，方便查看。所有的功能部件在閥體的同一側，操作簡便。供回水管路均可安裝。閥桿采用雙O型環密封免維護。測壓嘴為雙O型圈密封，并自關斷防止漏水。內螺紋：EN 10226。

歐文托普型靜態平衡閥尺寸

DN	15	20	25	32	40	50
L	80	84	97.5	110	120	150
H	114	116	119	136	138	148
Kvs	3.88	5.71	8.89	19.45	27.51	38.78

歐文托普型靜態平衡閥調試

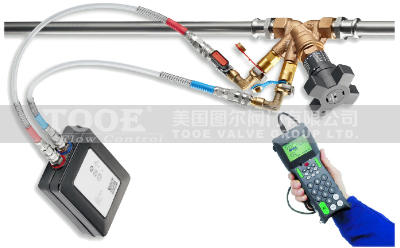

預設定：1、閥門的預設定值是通過手輪來調節的。a.粗調設定值通過調節基調軸向刻度盤及上面的滑動標尺來顯示，手輪每轉動一周，軸向刻度盤上的標尺即滑動一條刻度線；b.精調設定值通過手輪上的圓周精調設定刻度盤顯示，手輪每轉動1/10周，刻度盤即變換一個數值。2、使用水力平衡閥專用六角扳手順時針轉動內置的圓盤進行預設定，調節直至得到所需的設定值。可通過TOOE專用測量計算軟件來確定設置值的圈數。

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口歐文托普型靜態平衡閥"產品。
