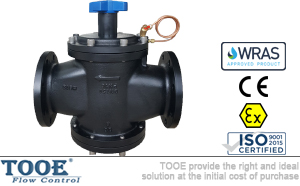

可調式動態壓差平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【可調動態壓差平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

可調式動態壓差平衡閥概述

動態壓差平衡閥是一種自動恒定壓差的平衡閥，它是用壓差作用來調節閥門的開度，利用閥芯的壓降變化來彌補管路阻力的變化，恒定用戶進出口壓差。用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。特別適用于分戶計量或自動控制系統。

可調式動態壓差平衡閥參數

公稱通徑：DN40-DN300		閥體材質：球墨鑄鐵
公稱壓力：1.0Mpa-1.6Mpa		閥芯材質：不銹鋼
適用溫度：-10℃~120℃		閥桿材質：不銹鋼
適用介質：空調水,乙二醇溶液		彈簧材質：不銹鋼
流量誤差：±8%		膜片材質：EPDM三元乙丙
最大工作壓差：≤400kpa		密封材質：NBR丁腈橡膠
連接形式：法蘭連接		測量嘴材質：黃銅(選配)
連接標準：GB/T7241.6-2008		導管材質：黃銅

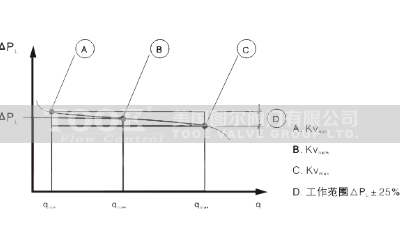

可調式動態壓差平衡閥原理

可調式動態壓差平衡閥工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化，使作用于膜片兩側的力重新平衡，同時帶動閥桿運動減小閥門開度，吸收增大的資用壓差，保證被控制側的壓差恒定。

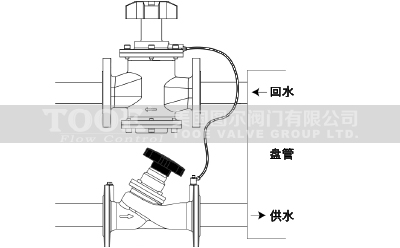

可調式動態壓差平衡閥安裝調試

動態壓差平衡閥始終安裝于回水管路上。動態壓差平衡閥可以單獨使用，也可以與靜態平衡閥配合使用。水流方向需與閥體箭頭方向符合一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路的上方或水平出，但不可以位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉阻斷閥，否則壓力過大會導致壓差調節器的損壞。
要調節閥門的壓差時，請使用閥門頂部的手輪。順時針旋轉時，以使設定壓差增大。相反，逆時針旋轉時，設定壓差將減小。注意：調整壓差時速度不能過快，大約每10秒轉一圈。

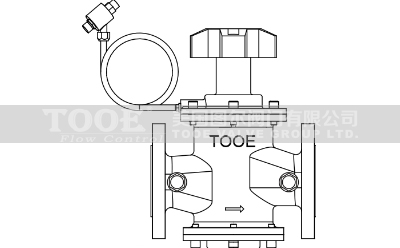

可調式動態壓差平衡閥尺寸

DN	40	50	65	80	100	125	150	200	250
L	200	230	290	310	350	400	480	600	730
H1	256	290	352	368	392	445	505	620	690
H2	173	193	246	252	262	284	315	385	420
