自力式壓差控制閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式壓差控制閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

自力式壓差控制閥概述

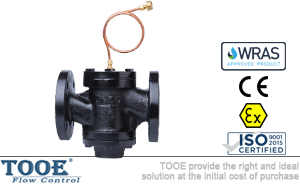

ZYC自力式壓差控制閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能閥門產品。適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，降低噪音，平衡阻力，消除熱網的水力失調。

自力式壓差控制閥參數

公稱通徑：DN32-DN600		閥體材質：鑄鐵,鑄鋼,不銹鋼
公稱壓力：1.0Mpa-1.6Mpa		膜片材質：尼龍強化橡膠
適用溫度：-10℃~90℃		連接方式：法蘭
適用介質：空調水、乙二醇溶液		壓差范圍：10-30Kpa

自力式壓差控制閥原理

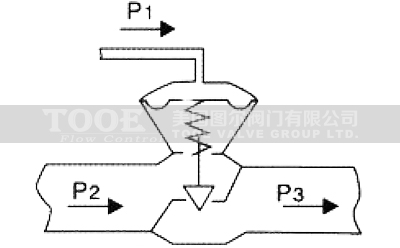

現以安裝在回水管道上的ZYC自動壓差控制閥為例說明工作原理。當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定，當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在瞬間增高或降低，帶動閥芯上移或下移，直到膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水之間壓差基本不變。

自力式壓差控制閥安裝

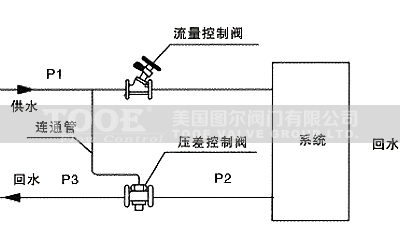

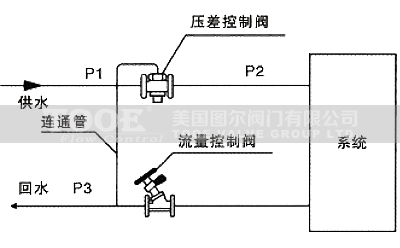

安裝原理：按閥體上箭頭所示的水流方向安裝，DN32-DN350的要安裝在回水管道上，在供水管道上將連通管的安裝接頭裝好，并確認其內孔與供水管相通(安裝接頭為1/4管螺紋)，然后裝上連通管，連接管的另一頭與閥門的控制孔相連。DN15-DN25的裝在供水管道上，連通管與回水相通。

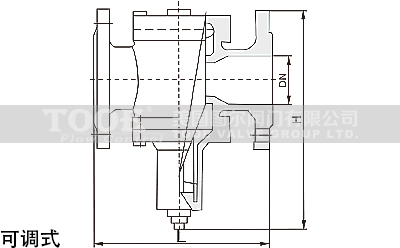

自力式壓差控制閥尺寸

DN	32	40	50	65	80	100	125	150	200	250	300	350
L	100	200	215	230	275	290	310	350	430	520	635	670
可調H	190	340	355	390	500	550	580	-	-	-	-	-
固定H	140	190	205	240	300	350	380	453	532	632	728	856
