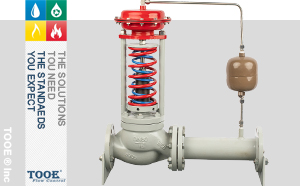

自力式壓力調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式壓力調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

自力式壓力調節閥產品概述

自力式壓力調節閥，由控制閥門、執行器和一個設定壓力的彈簧組成。ZZYP型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置來改變流通面積，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定在給定值。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)，即，在系統管道中的閥前(當閥前壓力升高時，控制閥開啟)或閥后(當閥后壓力升高時，控制閥關閉)壓力控制。

自力式壓力調節閥技術參數

公稱通徑：DN20-DN300		閥體型式：直通鑄造球型閥體
公稱壓力：1.0Mpa-6.4Mpa		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
適用溫度：-20℃~350℃		閥芯形式：?jiǎn)巫烷y芯；壓力平衡式套筒閥芯；雙座柱塞型閥芯
適用介質：水、蒸汽、油品等		閥芯材料：硬密封(不銹鋼)；軟密封(不銹鋼鑲嵌橡膠圈)
法蘭端面距：IEC 60534；GB12221-89		填料材質：V型聚四氟乙烯；柔性石墨
法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN		執行機構：薄膜式(被調壓力≤0.6Mpa)；活塞式(被調壓力＞0.6Mpa)
結構形式：標準型；中溫型；波紋管平衡型；活塞平衡型		膜片材料：丁腈橡膠夾增強滌綸織物
流量特性：快開；可選等百分比特性或線性特性		信號接口：內螺紋M16×1.5
減壓比：最大(10：1)；最小(10：8)		壓力控制精度：±5%
硬密封允許泄漏量：?jiǎn)巫?0^(-4)閥的額定量,IV級；雙座、套筒≤10^(-3)閥的額定量,III級
軟密封允許泄漏量：DN15-50：10氣泡/min；DN65-125：20氣泡/min；DN150-250：40氣泡/min；DN300：60氣泡/min

自力式壓力調節閥調節范圍

DN	20	25	32	40	50	65	80	100	125	150	200	250	300
Kv	6.3	8	16	24	32	50	80	120	160	280	420	640	930
額定行程	8mm	8mm	10mm	12mm	12mm	20mm	20mm	25mm	40mm	40mm	50mm	60mm	70mm

壓力調節范圍分段，見表(額定Kv值、額定行程、壓力調節范圍)，控制壓力應盡量選取在調節范圍的中間值附近。注：壓力調節范圍越大，閥門調節精度相對越低，故在選取調壓范圍時，盡量接近實際工況所需。

壓力調節范圍/Kpa	壓力分段范圍/Kpa	膜室有效面積/cm2	使用閥門口徑/mm
15-140	40-80	280	20-25
	60-140	280	20-25
	15-50	400	32-300
	40-80	400	32-300
	60-140	400	32-300
120-300	120-300	70	20-50
	120-300	100	65-100
	120-300	280	125-300
280-500	280-500	200
480-1000	480-100	70	20-50
	480-100	100	65-100
	480-100	280	125-300

自力式調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后調節型自力式壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。注：若用戶所需閥門參數超出表所列范圍，請與圖爾技術開發部聯系；壓力設定點≤15KPa建議采用ZZYP-II指揮器操作型自力式壓力調節閥或ZZV型自力式微壓調節閥。

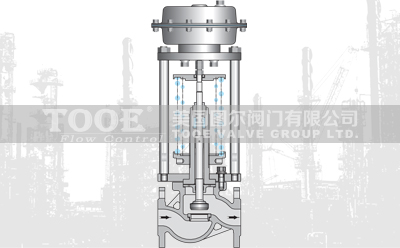

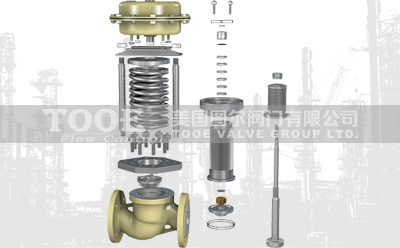

自力式壓力調節閥工作原理

- 用于控制閥后壓力的調壓閥：閥的作用方式為壓閉型，原理如下∶介質由閥體上箭頭方向流經閥體，閥芯的位置即閥芯和閥座之間的截流面積決定了介質流量，受控的下游壓力經導壓管、冷凝器(介質為蒸汽時使用)、截止閥傳送到檢測元件上，并在此轉換成定位力。根據彈簧力大小，定位力調整閥芯位置。通過調節盤調整彈簧力的大小。全平衡閥門裝有平衡波紋管，下游壓力作用于波紋管內表面上，而上游壓力作用于波紋管的外表面上，這樣，與作用在閥芯上的上游壓力和下游壓力相互平衡。當閥后壓力大于調整后的設定點時，壓縮彈簧，帶動閥芯，閥門開度根據壓力變化量按比例減小。當閥后壓力低于設定點，則由于彈簧所產生的反作用力，帶動閥芯，使閥門開度根據壓力變化量按比例增大，達到減壓、穩壓目的。
- 用于控制閥前壓力的調壓閥：閥的作用方式為壓開型，其原理如下∶受控的上游壓力經導壓管、冷凝器(介質為蒸汽時使用)、截止閥傳送到檢測元件上，并在此轉換成定位力。根據彈簧力大小，定位力調整閥芯位置。通過調節盤來調整彈簧力的大小。全平衡閥門裝有平衡波紋管，下游壓力作用于波紋管內表面上，而上游壓力作用于波紋管的外表面上，這樣，與作用在閥芯上的上游壓力和下游壓力相互平衡。當閥前壓力大于調整后的設定點時，壓縮彈簧，帶動閥芯，閥門開啟，并且隨著壓力的升高閥門開度按比例相應增大。同理，當閥前壓力降低，作用在檢測元件上的力減小，在彈簧的反作用力下，帶動閥芯，使閥門開度減小，低于壓力設定值時閥門關閉，從而達到泄壓、穩壓目的。

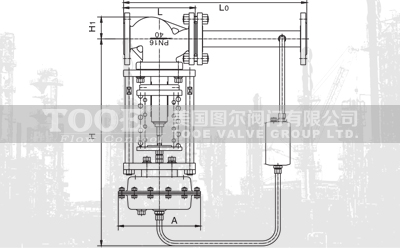

自力式壓力調節閥尺寸結構

DN	L	Lo	H1	H
				A=176		A=195		A=230			A=280			A=308
				壓力調節范圍(KPa)
				120-300	480-1000	120-300	480-100	280-500	40-80	60-140	120-300	480-1000	15-50	40-80	60-140
20	150	383	43	585	585	720	720	595	595	595
25	160	383	48	585	585	735	735	595	595	595
32	180	512	57	595	595	750	750	605					605	605	605
40	200	512	66	610	610			620					626	626	626
50	230	603	80	620	620			630					630	630	630
65	290	862	92					730					730	730	730
80	310	862	100					745					745	745	745
100	350	1023	120					760					760	760	760
125	400	1380	134					790			790	790	790	790	790
150	480	1380	156					805			805	805	805	805	805
200	600	1800	199					855			855	855	855	855	855
