旋啟式微阻緩閉止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式微阻緩閉止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

旋啟式微阻緩閉止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
微阻緩閉止回閥用于給排水管道，安裝在水泵出口處用來防止介質逆流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行。它具有閥瓣輕、開度大、節電效果顯著，流體阻力小，水錘消除機構設計新穎，密封性能穩定可靠、耐磨損、使用壽命長、運行平穩、無振動、無噪聲等特點。

旋啟式微阻緩閉止回閥參數

公稱通徑：DN40-DN1200		閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		閥瓣材質：鋼板/橡膠組合件
適用溫度：-10℃~85℃		閥軸材質：不銹鋼
適用介質：水、油及非腐蝕性液體		緩閉時間：0秒-60秒
法蘭標準：GB/T 17241.6；GB/T 9113		試驗標準：GB/T 13927；API 598

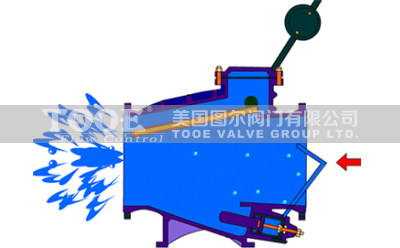

旋啟式微阻緩閉止回閥原理

HH44X微阻緩閉止回閥工作原理是靠進水口介質的流速水頭作用，閥瓣自動開啟使介質通過。閥體內的壓力水通過微量閥流進活塞組件的后腔，將活塞從活塞腔內推出。當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉。但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉還剩余20%的開度使水流通過，這就減弱了水錘壓力。當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。閥瓣分成快速和緩慢兩步關閉達到了既防逆又減弱水錘的作用。活塞伸出長短決定了閥瓣緩閉的開度。緩閉開度大，水錘小，延長關閉時間；反之，開度小，會產生破壞性水錘。在結構上采用了緩閉開度調節器，即用拉桿對活塞伸出的長度進行控制。管路的長短決定水錘峰值的周期，為了適應各種系統的緩閉時間的要求，閥門設制了一個微量調節閥，可根據水錘峰值到來的時間長短，準確控制活塞后腔壓縮水的流量，也就是控制閥瓣的緩閉時間。關閉時間由0~60s任意調節。
- 當水介質倒流時，閥瓣先速閉后緩閉，緩閉時間可在0`60秒內任意調節。
- 當管路中介質倒流時可調節到所產生的水錘峰值水大于工作壓力的1.5倍。
- 介質倒流時，可調節到水泵倒轉速度不超過電機額定轉速的1.3倍。

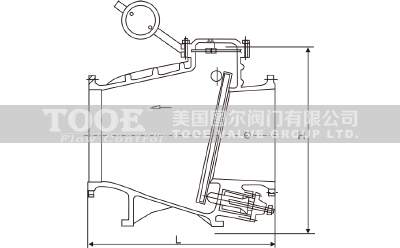

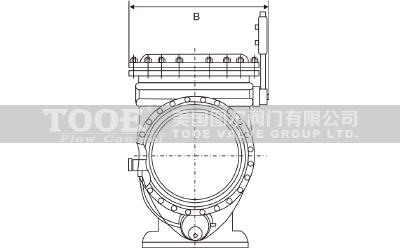

旋啟式微阻緩閉止回閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	200	230	290	310	350	400	480	500	600	700	800	900	1000	1100	1300	1400	1500
H	300	300	320	354	350	380	500	580	670	730	820	920	950	1100	1200	1550	1700
B	220	270	290	300	320	340	410	450	550	580	630	700	800	900	990	1120	1300
