| 產品信息 | |
| 產品型號：HH46/48/49X;RED-3-7-X | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN40-DN1200 | 產品材質：鑄鐵 碳鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【微阻緩閉蝶式止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
微阻緩閉蝶式止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
HH46X、HH48X、HH49X微阻消聲緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。
 |
 |
 |
微阻緩閉蝶式止回閥參數
| 公稱通徑：DN40-DN1200 | 閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 閥瓣材質：碳鋼、不銹鋼 | |
| 適用溫度：-10℃~85℃ | 閥軸材質：不銹鋼 | |
| 適用介質：水、油及非腐蝕性液體 | 緩閉時間：3秒-60秒 | |
| 法蘭標準：GB/T 17241.6；GB/T 9113 | 試驗標準：GB/T 13927；API 598 |

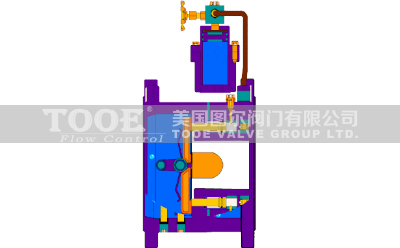

微阻緩閉蝶式止回閥原理
 |
 |

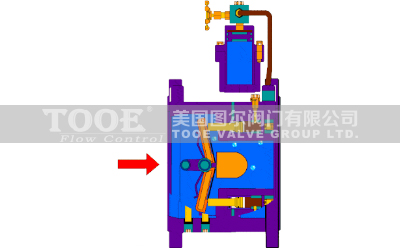

微阻緩閉蝶式止回閥原理為依靠進口介質的推力作用，將兩塊閥瓣平穩推開；在此同時，進口的壓力介質進入油缸內活塞的下部，推動活塞，將活塞上部的油通過針型閥分別壓入閥體兩側的小氣缸尾端，使小氣缸內的活塞桿伸出。當進口介質壓力下降低于出口壓力時，介質將產生回流，此時閥瓣在彈簧和介質回流的作用下，將自動關閉。但由于活塞桿處于伸出的位置，頂住閥瓣不能全部關閉，還剩有20%左右的面積使介質通過，從而起到了消除水錘的作用。閥瓣被活塞分成先快速關閉后緩慢兩步關閉，達到既防電機逆轉又起消除靜音作用。

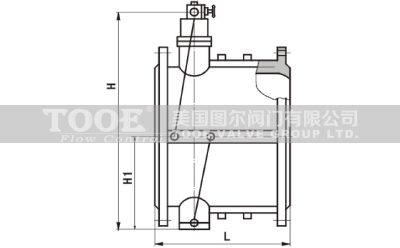

進口微阻緩閉蝶式止回閥尺寸
 |
 |
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
510
|
550
|
|
H
|
200
|
215
|
225
|
235
|
280
|
290
|
310
|
350
|
415
|
450
|
480
|
550
|
585
|
640
|
720
|
780
|
840
|
990
|
1050
|
|
H1
|
88
|
98
|
108
|
118
|
130
|
148
|
172
|
210
|
240
|
264
|
297
|
324
|
351
|
379
|
434
|
491
|
549
|
600
|
655
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口微阻緩閉蝶式止回閥"產品。
