| 產品信息 | |
| 產品型號：QG-1-2-C/S;ZZLP | 產品壓力：PN1.0Mpa-6.4Mpa |
| 產品口徑：DN15-DN250 | 產品材質：鑄鋼;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式流量調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

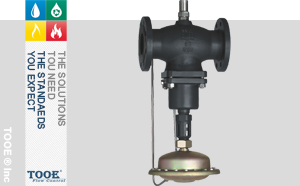

自力式流量調節閥產品概述
自力式流量控制閥由一個帶設定流量的控制閥門和執行器組成，無需外源，靠介質自身能量作為動力驅動調節閥，適用于系統管道中的流量控制。流量調節閥采用雙信號導管加限流閥作為流量調節輔助，作用是在閥的進出口壓差變化的情況下，維持通過閥的流量恒定，起到調節流量的目的。
 |
 |
 |
自力式流量調節閥技術參數
| 閥體 | ||
| 公稱通徑：DN15-DN250 | 閥體材質：鑄鋼WCB;不銹鋼304/316/316L | |
| 公稱壓力：PN 1.0；1.6；4.0；6.4Mpa | 閥芯材料：不銹鋼；不銹鋼鑲嵌橡膠圈 | |
| 適用溫度：-20℃~150℃ | 壓力平衡：不銹鋼波紋管；平衡膜片 | |
| 執行器 | ||
| 有效面積： |
250cm2
|
630cm2
|
| 節流壓差： |
0.02Mpa；0.05Mpa
|
|
| 允許上下膜室之間最大壓差： |
0.4Mpa
|
0.15Mpa
|
| 膜蓋/膜片材料： |
膜蓋/鋼板鍍鋅；膜片/EPDM或FKM夾纖維
|
|
| 控制管線、接頭： |
銅管或鋼管φ10×1(mm)；卡套式接頭：R1/4"
|
|
| 性能 | ||||
| 設定值偏差： |
±5%
|
|||
| 允許泄漏量： |
硬密封
|
4×0.01%閥額定容量
|
||
|
軟密封
|
DN15-DN50
|
DN65-DN125
|
DN150-DN250
|
|
|
10氣泡/min
|
20氣泡/min
|
40氣泡/min
|
||

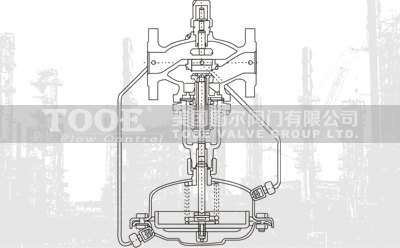

自力式流量調節閥工作原理
 |
 |
被控介質輸入閥以后，閥前壓力通過控制管線輸入下膜室，經節流閥節流后的壓力輸入上膜室，閥前壓力與節流后的壓力的差即△Ps稱為有效壓力。閥前壓力作用在膜片上產生的推力與節流后的壓力作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△Ps增加，結果閥前壓力、節流后的壓力分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了芯與閥座之間的流通面積，使節流后的壓力增加，增加后的節流后的壓力作用在膜片上的推力加上彈簧反力與閥前壓力作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。注：流量閥的節流量器分別為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前后的壓差要大于該節流器壓差。
自力式流量調節閥流量及噪音系數、允許壓差
| 公稱通徑DN |
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
| 流量系數Kv |
4
|
6.3
|
8
|
16
|
20
|
32
|
50
|
80
|
125
|
160
|
280
|
320
|
400
|
|
|
節流器壓差的 流量范圍m3/h |
0.02Mpa
|
0.1-2
|
0.2-3
|
0.2-4
|
0.4-7
|
0.6-11
|
0.8-16
|
3-28
|
4-40
|
6-63
|
8-80
|
12-125
|
15-150
|
18-180
|
|
0.05Mpa
|
0.2-3
|
0.3-4.5
|
0.3-6
|
0.5-10
|
0.8-16
|
1.1-24
|
4-40
|
6-58
|
9-90
|
12-120
|
18-180
|
22-220
|
25-250
|
|
| 噪音系數/Z值 |
0.6
|
0.6
|
0.6
|
0.55
|
0.55
|
0.5
|
0.5
|
0.45
|
0.4
|
0.35
|
0.3
|
0.2
|
0.2
|
|
| 允許壓差Mpa |
PN16
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|
PN40
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
2.0
|
1.5
|
1.5
|
1.2
|
1.0
|
1.0
|
|

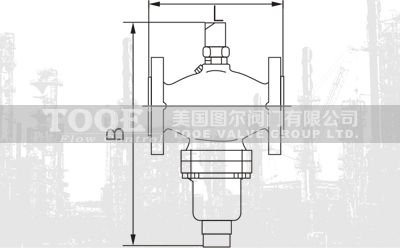

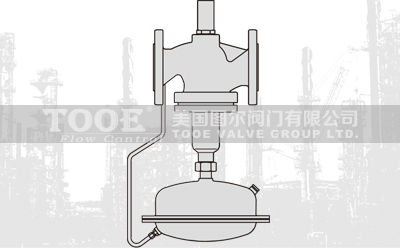

自力式流量調節閥尺寸結構
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
|
B
|
212
|
212
|
238
|
238
|
240
|
240
|
275
|
275
|
380
|
380
|
326
|
354
|
404
|
|
KG
|
6.2
|
6.7
|
9.7
|
13
|
14
|
17
|
29
|
33
|
60
|
70
|
80
|
140
|
220
|
|

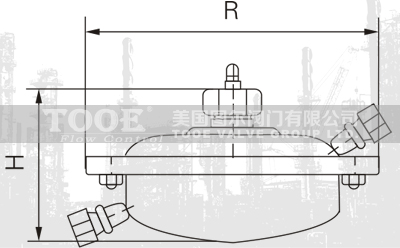

執行器尺寸及重量
|
|||||||||||||
|
有效面積：250cm2
|
R=263mm
|
||||||||||||
|
重量：9kg
|
H=150mm
|
||||||||||||
